BOS-Superbike Endtopf Alu
[zum vergrößern auf Bild klicken]
Anbau eines ABE BOS-Superbike Endtopfes an meine SC57 2004 (325 Euro) |
||||||||||||||||
|
||||||||||||||||
Eines vorweg, nehmt Euch Zeit bei Einbau. So 2 Stunden müsst Ihr rechnen. | ||||||||||||||||
1. Schritt Zuerst muss man (fast) das komplette Heck zerlegen. Aber Vorsicht bei der Heck-verkleidung! Diese muss man leicht aufbiegen um über die vorstehende Teile zu kommen. |
||||||||||||||||
2. Schritt Jetzt muss man die Blechabdeckung der Servogesteuerten Klappe im Auspuff entfernen und die beiden Baudenzüge abziehen. |
||||||||||||||||
3. Schritt Nachdem alle Schrauben welche den Originaltopf halten entfernt wurden, kann man die Klemmschelle auf Höhe der Federbeihalterung entfernen. |
||||||||||||||||
4. Schritt Jetzt den Topf kurz vor der Klappe abziehen und die Hitzeblechverkleidung entfernen. |
||||||||||||||||
5. Schritt Das mitgelieferte Rohr mit Hilfe der Klemmschelle anlegen und die Klemmschelle leicht anziehen. |
||||||||||||||||
6. Schritt Jetzt die Halterung der Blechschelle am Heck befestigen aber noch nicht fest anziehen um den Topf besser justieren zu können. |
||||||||||||||||
7. Schritt Nun kann man den Topf in das Rohr stecken und die Halteschelle anlegen. Die 2 kurzen Schrauben kann man komplett anziehen, aber die 2 längeren nur leicht anlegen. Nach dem anlegen der Schelle kann man nun die Haltefeder einsetzen. |
||||||||||||||||
8. Schritt Im Anschluss den Topf und das Rohr justieren und zuerst die Klemmschelle und danach die Blechhalteschelle anziehen. Jetzt kann das Heck wieder komplett montiert werden. |
||||||||||||||||
9. Schritt Zu guter letzt muss man noch die 2 Baudenzüge vom Servomotor auf der linken Seite einfernen und dann komplett durchs innere herausziehen. .......fertig! |
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
Soundprobe | ||||||||||||||||
|
||||||||||||||||

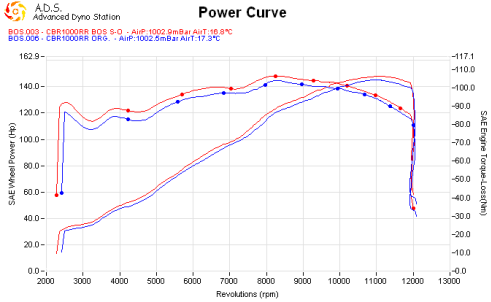

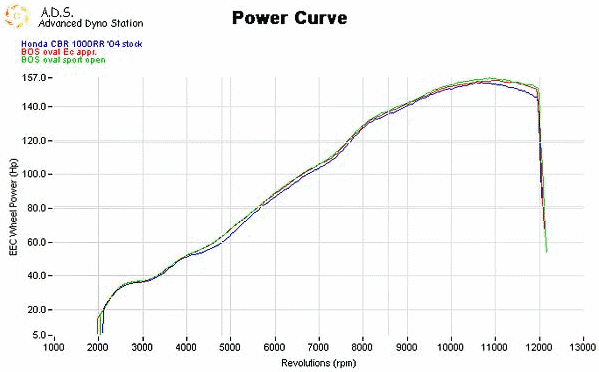

Leistungsdiagramm von BOS |
||||||||||||||||
|
||||||||||||||||
|
